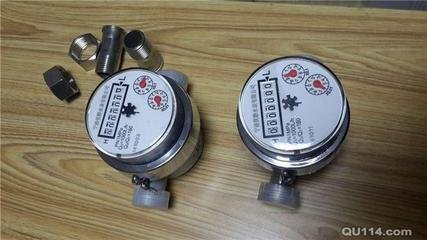

LXY-15F/20F 脉冲远传水表 智能物流网水表
| 是否有现货： | 是 | 认证： | ISO9001 |
| 品牌： | 宁波优静 | 加工定制： | 是 |
| 类型： | 智能水表 | 结构形式： | 直读式水表 |
| 用途： | 工业用水表 | 测量原理： | 速度式水表 |
| 计数器指示： | 模拟数字组合式 | 安装方向： | 水平安装水表 |
| 介质温度： | 冷水水表 | 介质压力： | 普通水表 |
| 工作环境： | 干式水表 | 计量等级： | B级表 |
| 公称口径： | 15-50mm | 分界流量： | 1 |
| 最大刻度： | 99999 | 最小读数： | 1 |
| 型号： | LXS | 规格： | 15-50 |
| 商标： | 优静 | 包装： | 宁波优静智能水表包装 |
| 水： | 液体 | 产量： | 200 |
优静水表概述
射频卡循环热表主要用于热水循环供水系统中计量用户使用水量和预收费管理。其工作原理是：在无用水时，管道中的进水等于回水，即用水量为零；当有用水时管道中的进水不等于回水，其差值即为使用水量，主表上液晶显示器直接显示使用量、购买量及剩余量。为减少计量误差，我们采用了热量表使用的流量传感器作为基表，并采用动态误差修正的方法，使计量更准确。
射频卡循环热水表主要技术参数
精度等级为3级,
最大允许误差不大于±3%
在从包括最小流量(qmin)在内到不包括分界流量(qt)的低区中的最大允许误差为±5%
在从包括分界流量(qt)在内到包括过载流量(qs)的高区中的最大允许误差为±3%
工作压力 不大于1.0Mpa
被测水温：(30～90)?C
供电电压3.6V锂电池,?
流量参数
| 公称直径（mm） |
过载流量qs |
常用流量qp |
分界流量qt |
最小流量qmin |
| m3/h |
||||
| 15 |
3.0 |
1.5 |
0.12 |
0.03 |
| 20 |
5.0 |
2.5 |
0.2 |
0.05 |
| 25 |
7.0 |
3.5 |
0.28 |
0.07 |
水表采用电动阀门，阀门开时压损很小,水表部分公称流量下压力不大于0.25MPa
三、液晶显示说明
．显示内容
读数界面
| 显示次序 |
显示内容 |
显示图案 |
辅助标志 |
| 1 |
剩余水量 |
XXXXXXX.X m3 |
剩余标志+故障信息（见说明1,2） |
| 2 |
已用量 |
XXXXXXX.X m3 |
已用标志 |
| 3 |
已用量 |
X.XXXXXXX m3 |
已用标志 |
| 4 |
已购量 |
X.XXXXXXX m3 |
已购标志 |
| 说明1：剩余量 可以显示负数 说明2：故障信息的内容 故障内容???????????????????? 显示内容 电池欠压?????????????????? “欠压”标志 流量传感器故障???????????? “流量”标志 阀门的当前状态????????????? 阀门开故障时显示”阀开? 故障”标志, 阀门关故障时显示”阀关? 故障”标志 无故障时阀门开时显示”阀开”标志，阀门关时显示”阀关”标志 请充值状态????????????????? 当表上剩余量小于报警参数值时显示”请充值”标志 |
|||
测试界面
| 显示次序 |
显示内容 |
显示图案 |
辅助标志 |
| 1 |
进水定时累积量 |
L X.XXXXXX m3 |
流量 进水 |
| 2 |
回水定时累积量 |
L X.XXXXXX m3 |
流量 回水 |
| 3 |
定时循环用水量 |
L X.XXXXXX m3 |
流量 进水-回水 |
| 4 |
进水脉冲数 |
P XXXXXXX m3 |
进水 |
| 5 |
回水脉冲数目 |
P XXXXXXX m3 |
回水 |
| 6 |
进水脉冲常数 |
P XXXXXXX m3 |
进水 |
| 7 |
回水脉冲常数 |
P XXXXXXX m3 |
回水 |
按键操作
长按按键3S中,在读数界面和测试界面间切换,短按读取每个页面的值
四．安装尺寸
| 口径 |
长度L |
高度H |
宽度B |
回水表长度L |
宽度B |
连接螺母螺纹d |
接管螺纹D |
| DN15 |
165 |
115 |
85 |
130 |
78 |
G3/4B |
R1/2＂ |
| DN20 |
195 |
115 |
85 |
130 |
82 |
G1B |
R3/4＂ |
| DN25 |
225 |
115 |
85 |
130 |
83 |
G1 1/4B |
R1＂ |
